Ventilateur Axial

Nos Ventilateurs Axiaux

Le ventilateur axial est souvent utilisé en ventilation générale d’un bâtiment :

  • lorsque l’émanation polluante est diffuse et le captage à la source n’est pas possible,
  • pour évacuer les calories d’un local
  • sur les process émettant beaucoup de vapeur d’eau
  • pour assurer un renouvèlement d’air d’un local par introduction d’air neuf filtré et conditionné, et extraction d’air


Pour les locaux de stockage de produits chimiques par exemple, le débit à mettre en œuvre est calculé en tenant compte de la Valeur Limite d’Exposition Professionnelle (VLEP) sur 15 minutes, ou du 1/10ème de la LIE – Limite Inférieure d’Explosivité – des produits utilisés. La brochure de l’INRS ED 6058 permet de calculer l’évaporation des gaz en fonction du produit et des conditions extérieures, et le débit utile. Dans ce cas, on calcule un taux de renouvèlement d’air dans le local.

Les ventilateurs axiaux, ou hélicoïdes sont tout à fait dédiés à ces applications. Ils possèdent une très large gamme de débit d’air, entre 1 000 et 100 000 m3/h, sous une pression relativement faible, inférieure à 1000 daPa. Plus facile à installer qu’un ventilateur centrifuge, ils permettent de déplacer un volume d’air propre, poussiéreux, humide ou de fumées d’un local à un autre.

Documentation Commerciale Ventilateur Axial

N'hésitez pas à nous contacter en remplissant le formulaire ci-dessous afin que nous puissions au plus vite vous proposez la meilleure solution !

Quel Ventilateur Hélicoïdale Choisir ?

Nos ventilateurs axiaux de la gamme QC sont destinés à la ventilation de locaux (ateliers, entrepôts, chaufferies, locaux techniques, parkings, bâtiments d’élevage, serres, salles de sport, piscines…), au refroidissement de machines et l’évacuation de calories au séchage.

Ils sont composés d’une hélice avec pâles à profil d’aile en polypropylène armé fibres de verre, résistant à la corrosion. La roue est montée sur un moyeu en alliage d’aluminium moulé sous pression. Il existe en 9 diamètres différents de 250 à 710 mm, et deux vitesses de rotation 1 000 tr/m et 1 500 tr/m, pour un débit compris entre 1 000 et 20 000 m3/h.

La gamme HVR/HUB est utilisée pour les ambiances plus sévères :

  • Dans les ateliers, les fonderies, les cimenteries, menuiseries, bâtiments agricoles, tunnels
  • Extraction de solvants, cabines de peinture
  • Refroidissement de pièces, d’équipements électriques ou thermiques

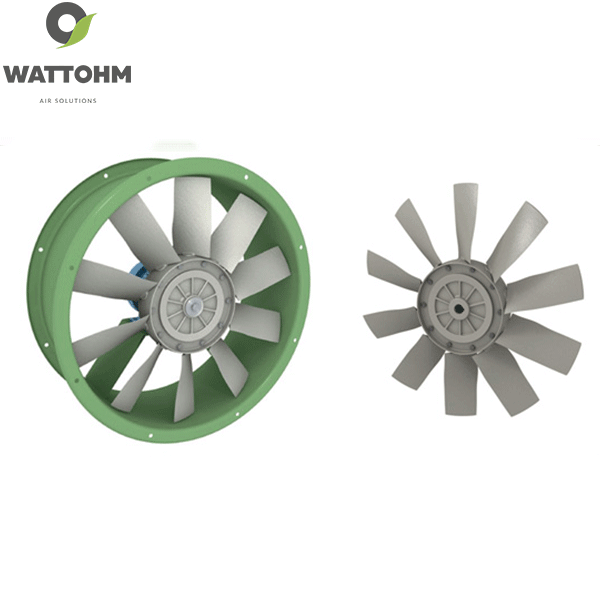

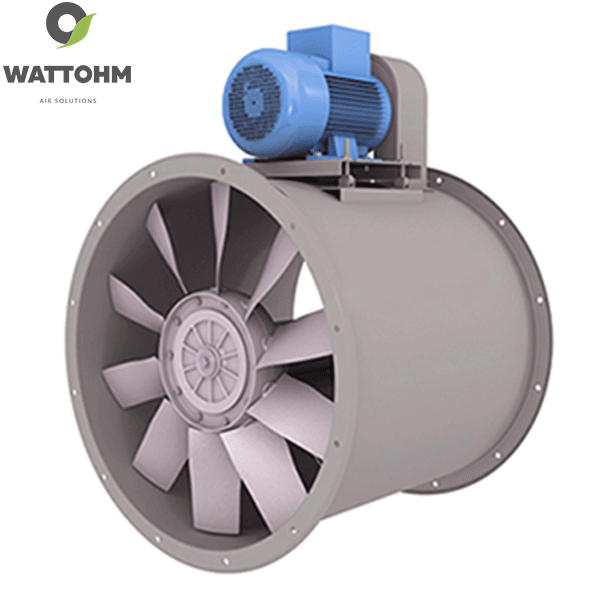

Leur hélice est réalisée en alliage d’aluminium moulé, de conception anti-étincelant, ils sont équilibrés statiquement et dynamiquement. La gamme HVR est équipée de deux brides amont/aval pour un montage en gaine de diamètre compris entre 315 et 1400 mm. Le débit s’étend de 1 500 à 100 000 m3/h.

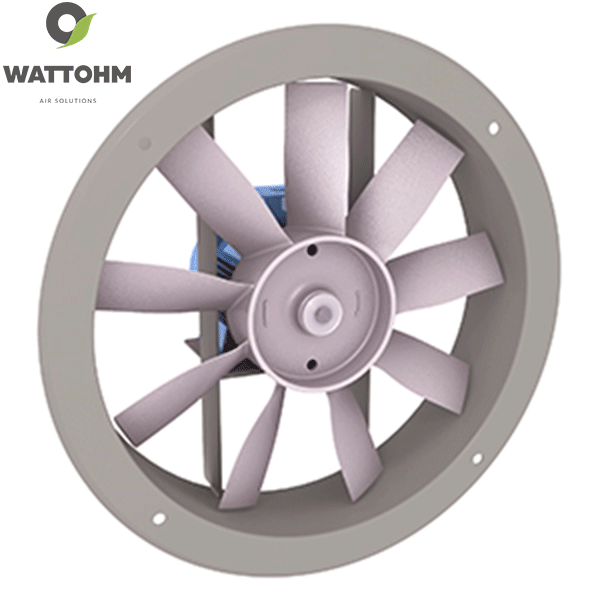

La gamme HUB est équipée d’une seule bride, pour un montage en façade. Son diamètre s’étend de 315 à 500mm, pour un débit compris entre 1 500 et 8 000 m3/h.

Comment Installer nos Ventilateurs Axiaux ?

La gamme de ventilateur QC comporte une platine de fixation carrée, en acier emboutie avec peinture Epoxy, formant un pavillon d’aspiration ; ainsi qu’une grille de protection côté moteur.

Les ventilateurs HVR et HUB peuvent s’installer avec des grilles de protection amont et aval ou une grille à persienne à gravité pour installation murale.

Les ventilateurs hélicoïdes s’installent grâce aux accessoires de ventilation proposés en option :
• Les persiennes automatiques
• Le caisson d’adaptation
• Le variateur de fréquence électronique
• Un commutateur de proximité
• Pieds supports (gamme HVR)

Nos ventilateurs sont entraînés par des moteurs asynchrones Mono ou Triphasés, de protection IP55, classe F et d’efficacité iE3. D’autres moteurs sont disponibles sur demande : classification ATEX, efficacité iE4, classe de protection…
