La Filtration des Fumées Industrielles

La technologie laser est utilisée dans de nombreuses applications industrielles : marquage, gravage, fraisage, découpe, soudure laser, fabrication additive… dont l’utilisation génère de fines poussières, des fumées, vapeurs et odeurs qu’il convient d’aspirer et de filtrer pour protéger les environnements de travail. Ces nouvelles technologies sont utilisées sur tous types de supports : les aciers, plastiques et caoutchouc, textile, bois, composites… La technologie laser utilise un faisceau de lumière cohérente émis par un processus d’amplification optique.

Les polluants dégagés par les procédés laser sont constitués d’aérosols, de gaz et de nanoparticules qui sont toxiques et dangereux pour la santé humaine. En étant inhalés, ces polluants pénètrent dans les voies respiratoires, les alvéoles pulmonaires pour atteindre le système nerveux humain. La législation européenne a mis en place une règlementation assez stricte concernant l’exposition des travailleurs aux concentrations de fumées laser. L’INRS préconise des solutions de ventilation et de captage à la source pour les fumées laser chirurgicales des papillomavirus humains par exemple (voir TP 17 de l’INRS), et a ouvert un nouveau laboratoire dédié à l’étude des risques liés aux nanoparticules et nanomatériaux.

WATTOHM propose des solutions de filtration des fumées parfaitement adapté à toutes les industries, nos dispositifs de filtrations sont disponible sur-mesure également en remplissant le formulaire de contact ci-dessous.

Notre Gamme de Filtration des Fumées

Comment Installer un Système de Filtration des Fumées ?

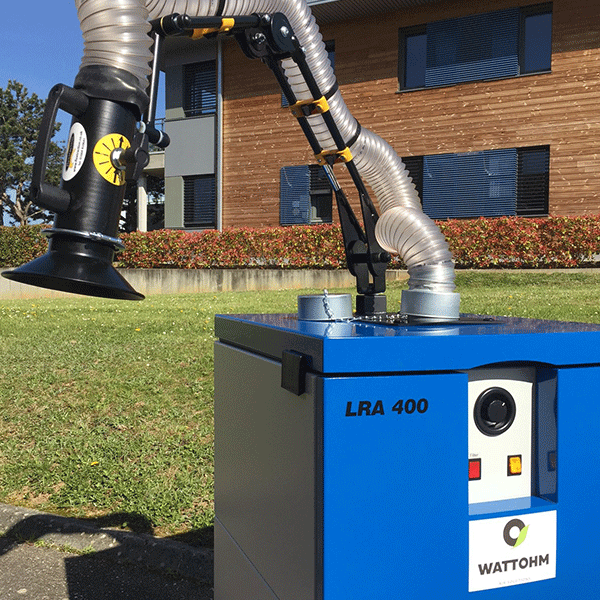

Toutes les unités d’aspiration de fumées peuvent être utilisées avec nos dispositifs d’aspiration à la source, comme les bras d’aspiration, les bras industriels, les anneaux de Pouyès, les dosserets aspirants et les enceintes de confinement… En fonction du diamètre et de la distance source d’émission – captage, nous pourrons calculer le débit à mettre en jeu, et la taille de l’unité. Le calcul des pertes de charges du réseau, intégrant les pertes de charges singulières et linéiques permet de déterminer la pression statique et la puissance du ventilateur.

Les unités de filtration de fumée sont équipées de ventilateurs EC pilotés par un variateur de fréquence, qui permet d’ajuster facilement le débit en fonction du besoin. Une lecture de la perte de charge, avec afficheur LED détecte l’encrassement des médias et alerte l’opérateur d’une nécessite de maintenance. Les sorties analogiques permettent également d’asservir l’aspiration au process client.

Les ventilateurs sont intégrés dans un caisson insonorisé limitant le niveau sonore de nos unités, ce qui permet de les intégrer facilement dans les environnements de travail sans contrainte sonore pour les opérateurs, conformément à la règlementation européenne. En sortie des unités, l’air épuré est rejeté dans l’atelier au travers d’une grille à vantelles ou vers l’extérieur en connectant un réseau de tuyauterie sur la sortie circulaire. En cas de présence de CMR (Cancérigène Mutagène Reprotoxique), le rejet est extérieur est obligatoire.

Les Solutions pour Traiter les Fumées Industrielles (Laser, Soudure, Brasage ...)

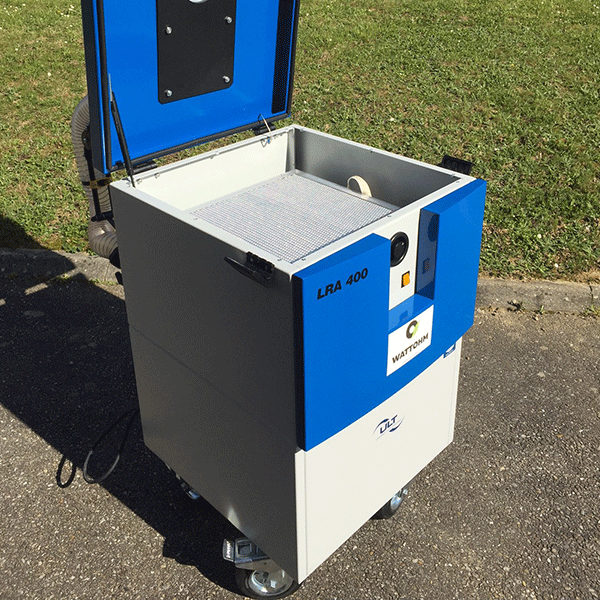

Les sources d’émission de fumées laser sont généralement très localisées, en ce sens, il n’y a pas besoin d’un gros débit d’aspiration pour traiter ces fumées à la source. Les systèmes de filtration statique des fumées WATTOHM permettent de traiter un débit compris entre 80 et 1 000 m3/h environ. Notre gamme propose deux grands types de filtration possibles. Les filtres à saturation sont principalement utilisées quand les quantités de fumées laser sont globalement faibles, pour l’extraction de poussières collantes et des odeurs. Les polluants sont retenus dans des filtres statiques, l’air filtré est rejeté vers l’arrière de la machine. Les filtres à cartouches sont utilisés pour les poussières sèches dans des volumes importants. Après nettoyage, les poussières sont réceptionnées dans un fût et l’air filtré est rejeté en partie supérieure.

L’aspirateur de fumée Jumbo 2.0 LAS est dédié aux petites applications individuelles, aux fumées laser chirurgicales, aux applications de laboratoire à utilisation ponctuelle.
L’aspirateur fumée soudure portatif LAS 160 permet de traiter les petites sources laser sur des applications de soudure, de découpe, gravage et de marquage laser… L’aspirateur laser LAS 200 et l’aspirateur robot laser LAS 260 sont capables de traiter un débit supérieur, ils intègrent une filtration particulaire à très haute efficacité H14 et une solution d’adsorption par charbon actif. Les gammes LAS 300 pour filtration fumée sont équipées de filtres statiques ou de cartouches à décolmatages air comprimé, pour les applications plus intenses. La filtration découpe laser est facilement assurée par le LAS 300, et la gamme LAS 1200 permet l’aspiration et la filtration de fumée grasse.

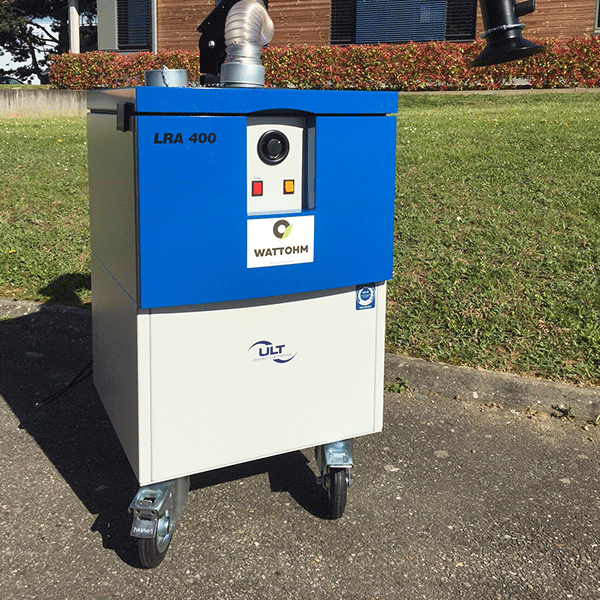

Les gammes LRA et SRA sont conçues pour l’aspiration et la filtration des fumées de brasage et de soudure. L’aspirateur pour fumée de soudure Jumbo LRA, LRA160 et LRA20 pour des solutions individuelles, les filtrations de fumées de soudure LRA 300, LRA 1200 et SRA1200 permettent un captage individuel ou une solution centralisée, avec cartouche à décolmatage par air comprimé.

Vous avez encore des questions sur la Filtration des Fumées ?
