BRAS ARTICULÉ
INDUSTRIEL

Bras d'Aspiration Industriel

Le bras articulé industriel CLASSICAPT est une solution de captage à la source des polluants comme les poussières, les gaz, les vapeurs et les fumées émis sur les postes de travail dans l’industrie sidérurgique, la pharmaceutique, la chimie, l’aéronautique et toute autre industrie.

Les bras d’aspiration souples sont facilement orientables, autoportants et résistant à une utilisation permanente adaptés à tous les environnements. Ils assurent une position optimale de captage au niveau de la source de pollution par l’opérateur, tout en permettant de dégager la zone de travail après l’opération. Notre large gamme de bras associée à un large choix de dispositifs de captage nous permet de proposer des solutions dédiées à tous les secteurs d’activité, du flexible en PVC pour les fumées de soudure, structure en INOX pour la résistance à l’abrasion, des versions ATEX pour les zones classées…

Grâce à une large gamme de solutions, nos bras sont installés dans de nombreux secteurs d’activité et notamment :

  • L’industrie de la chimie sur les postes de vidange, transvasement, dosage… en version INOX 304L et INOX 316L
  • Les laboratoires avec des solutions Hygiène
  • Écoles, universités sur les ateliers de soudure
  • Pharmaceutique grâce aux articulations placées en dehors du flux d’air vicié
  • Chimie et Cosmétique
  • Industrie lourde avec des gaines résistant aux Hautes Températures
  • Fabrication des matériaux de construction grâce à des solutions anti-abrasives

Afin d’optimiser leur intégration dans les lieux de travail et ainsi assurer une protection efficace, les bras sont disponibles dans différentes options tels que :

  • Montage mural, au plafond et sur mâts fixés au sol
  • Raccord tournant à 360°
  • Diamètres disponibles : Ø75, Ø100, Ø125, Ø160, Ø200 et Ø220 mm
  • Rayon d’action de 1 500 à 8 000 mm selon le diamètre du bras

L’inhalation de polluants atmosphériques a des effets reconnus ou soupçonnés empêchant les opérateurs de travailler dans les meilleurs conditions au détriment de leur santé. Les solutions aérauliques de WATTOHM permettent de limiter les concentrations de ces polluants aux postes de travail, en abaissant les concentrations à des seuils inférieurs aux Valeurs Limites imposées par la règlementation. Le dimensionnement et la réalisation d’une installation de ventilation font intervenir de nombreux vecteurs techniques, économiques, énergétiques et humains.

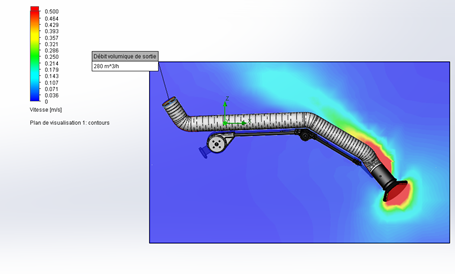

Vous trouverez dans les documentations techniques les distances d’efficacité pour respecter une vitesse de 0,5 m/s à la source d’émission, tel que préconisé par l’INRS, les CARSAT ou l’ASN.

Le dimensionnement d’une installation doit prendre en compte les contraintes du poste de travail, les gestes de l’opérateur, les accès pour les pièces, les interventions de maintenance à venir… Le bras d’aspiration permet à l’opérateur de positionner le dispositif de captage au plus près possible de la source d’émission, de libérer le poste de travail lorsque l’aspiration n’est plus nécessaire ou pour une intervention de maintenance.

Il permet une grande souplesse dans l’utilisation de l’espace de travail à condition d’être bien positionné et de choisir l’équipement le plus adapté : rayon d’action, position du support, diamètre, résistance des matériaux…

Le captage à la source, et l’utilisation du bras d’aspiration permettent de mettre en jeu un débit d’aspiration optimisé grâce à la proximité de l’aspiration. L’impact énergétique de l’installation de ventilation est donc limité à son maximum.

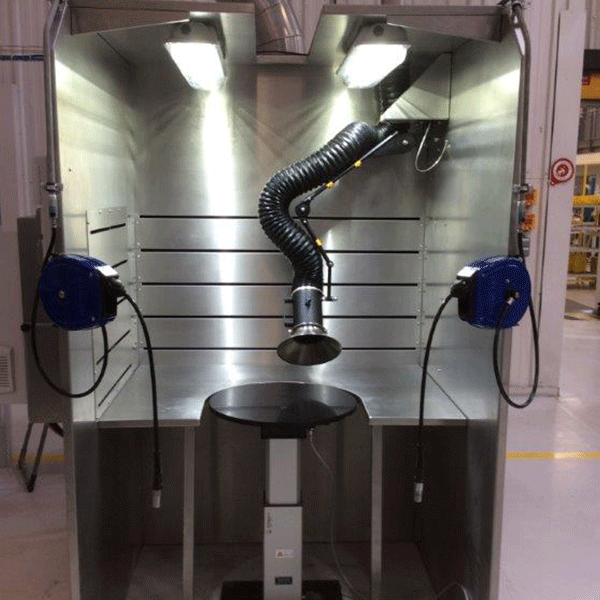

Bras Articulé Aspirant monté sur un Poste de Travail

Documentation Commerciale Bras Articulé Industriel

N'hésitez pas à nous envoyer ce formulaire ci-dessous afin que nous puissions au plus vite vous proposez la meilleure solution !

Vous Souhaitez un Bras Articulé Industriel Sur-Mesure ?

Versions Bras Articulé Industriel

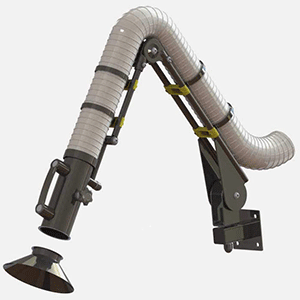

Bras d'Aspiration Mini pour Industrie

Bras MiniCAPT

Les bras Minicapt sans compensateur de poids sont destinés aux environnements exigus, ils peuvent être positionnés sur une paillasse ou sur une unité mobile d’aspiration et de filtration. Son rayon d’action est de 1 000 ou 1 500 mm.

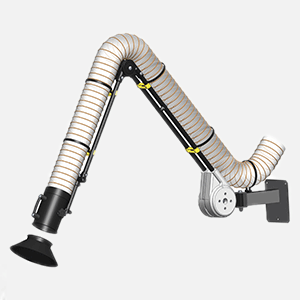

Bras Orientable pour l'Industrie

Bras ClassiCAPT

Les bras Classicapt proposent la plus grande gamme de bras articulé industriel, un rayon d’action compris entre 1 800 et 5 000 mm permet de répondre aux besoins de la plupart des industries. Le compensateur de poids permet d’embarquer un capteur dont le poids varie en fonction du rayon d’action et du diamètre.

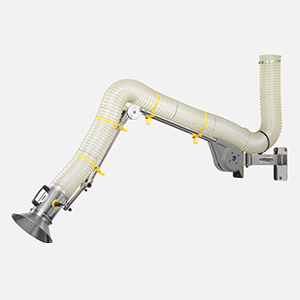

Bras Classique Aspirant pour Milieu Industriel

Bras ClassiCAPT INOX

Les bras Classicapt existent également en finition INOX 304L pour une meilleure résistance à l’abrasion, et pour un nettoyage plus facile dans les environnements où une qualité d’hygiène est requise. Des solutions en INOX 316L peuvent également être proposées sur demande.

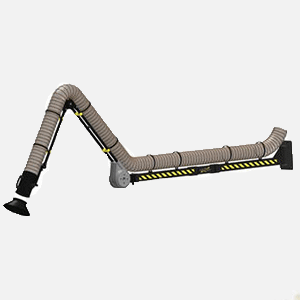

Bras Articulé Industriel à Rallonge

Bras à rallonge

Pour les environnement les plus étendus, des rallonges pouvant mesurer jusqu’à 5 000 mm sont ajoutées entre le support et le bras d’aspiration, offrant un large débattement sans équivoque.

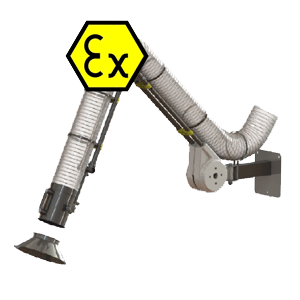

Bras Articulé Industriel ATEX

Version ATEX

L’ensemble de nos bras sont disponibles en version ATEX, ils peuvent être installés dans des zones de catégorie 2, pour les versions en acier peint et les versions INOX.

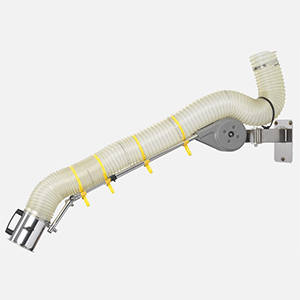

Bras Télescopique d'Aspiration pour Industrie

Bras TelesCAPT

Pour les environnements limités en hauteur, et les espaces de travail limités, la gamme télescopique offre une solution intelligente. La gamme se décline sous toutes les versions précédentes.

Accessoires pour Bras d'Aspiration Industriel

Accessoire Cône d'Aspiration pour Bras Industriel

Cône d'Aspiration

Embout Tulipe Accessoire pour Bras Articulé Industriel

Embout Tulipe

Ecran Plat pour Bras Industriel

Écran Plat

Buse Incurvée pour Bras Aspirant

Buse Incurvée

Accessoire Buse pour Bras Articulé Industriel

Buse Plate

Anneau de Pouyès pour Bras Orientable Industriel

Anneau de Pouyes

Comment Choisir et Installer son Bras Articulé ?

Choisir son Bras

Pour choisir correctement son bras d’aspiration rigide, il convient de choisir le bon diamètre d’aspiration en fonction de la distance prévue entre l’embout de captage et la source d’émission.

Il convient ensuite de sélectionner le rayon d’action du bras en fonction du nombre de points à aspirer, de l’éloignement du point d’aspiration au support, de la hauteur du bâtiment… Un plan d’implantation est souvent nécessaire pour valider le dimensionnement idéal.

Enfin, vous choisirez le matériau du flexible d’aspiration parmi une large panel : PVC 371, PU301, PE322, HT en INOX 471 ou PU 330 alimentaire.

Bras Articulé Industriel et les Débits qui le traversent

Pertes de Charges

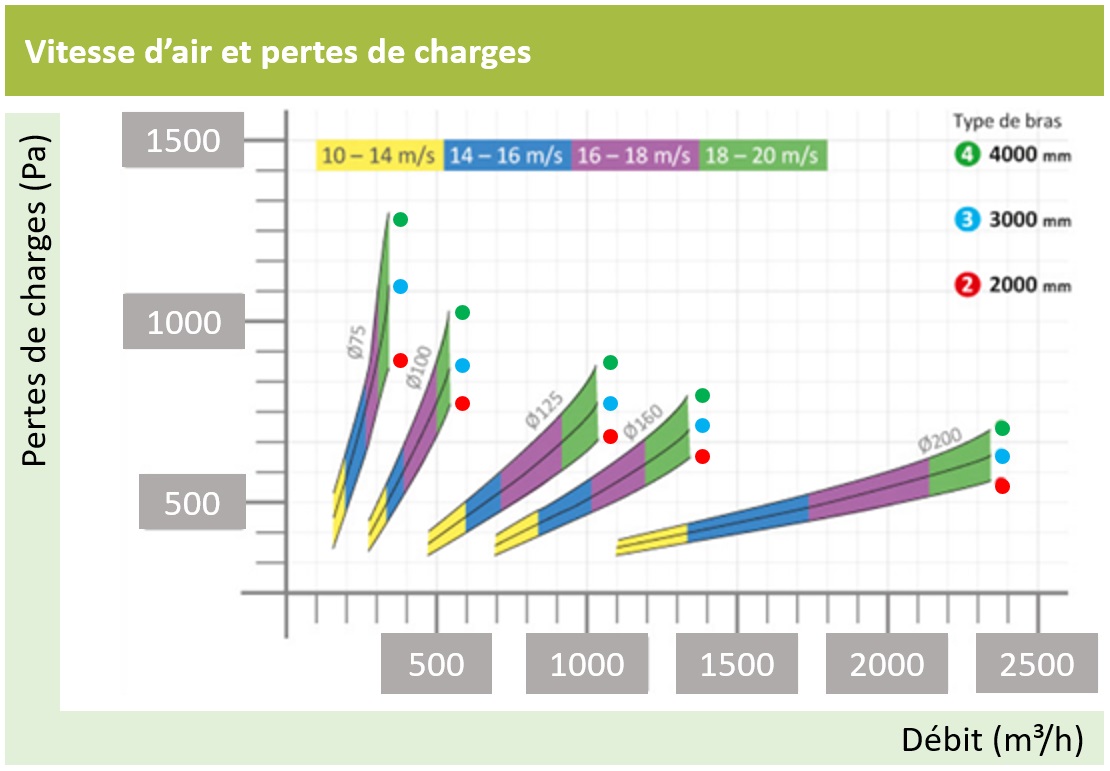

L’abaque ci-dessous permet de lire, pour chaque diamètre de bras, les pertes de charges générées en fonction du débit souhaité. La perte de charge permet de sélectionner les caractéristiques du dispositif d’aspiration.

Graphique Reprenant les Pertes de Charges d'un Bras Articulé Industriel

Les bras d’extractions rigides peuvent être fixés facilement et de manière pérenne :

  • Sur un mur via le support mural
  • Au plafond grâce à nos consoles de plafond
  • Au sol grâce à nos mâts support, série légère pour les petits rayons d’action, et série lourde pour les rayons plus importants.

Les raccords tournants à 360° offrent aussi des possibilités supplémentaires pour les grands ateliers, ou pour être installés sur des unités mobiles d’aspiration.
Vous n’avez ensuite plus qu’à raccorder sur un réseau d’extraction transportant les polluants captés jusqu’à l’unité de filtration et le ventilateur. Plusieurs bras peuvent être installés en parallèle pour un fonctionnement simultané ou non.
