L'Anneau de Pouyès

Les opérations de manutention de pulvérulents et de liquides génèrent des émanations de poussières. Les polluants émis sont donc les plus nocifs pour la santé des opérateurs, ils sont facilement inhalables et peuvent contenir des poussières alvéolaires dangereuse pour la santé des opérateurs.

Le transvasement de poudres, le dosage, le conditionnement, l’ensachage, le broyage, le tamisage, le mélange, le remplissage de trémie, de cuves, de citernes ou de réacteurs sont des opérations usuelles sur les lieux de production. Les matières premières en vrac sont souvent acheminées par sacs de 25 kg, par big-bag ou encore dans des bennes. Lors du déversement, les fines poussières viennent rebondir sur le tas de vrac et ont tendance à remonter sur les côtés d’une trémie ou d’un contenant par l’effet de masse ajoutée.

Des solutions avec anneaux aspirants existent pour limiter ce risque chimique. WATTOHM réalise aussi des anneaux en INOX réfractaire au-dessus de fours pour aspirer les fumées issues de procédés thermiques, en assurant des vitesses jusqu’à 3 m/s dans la demi-sphère supérieure.

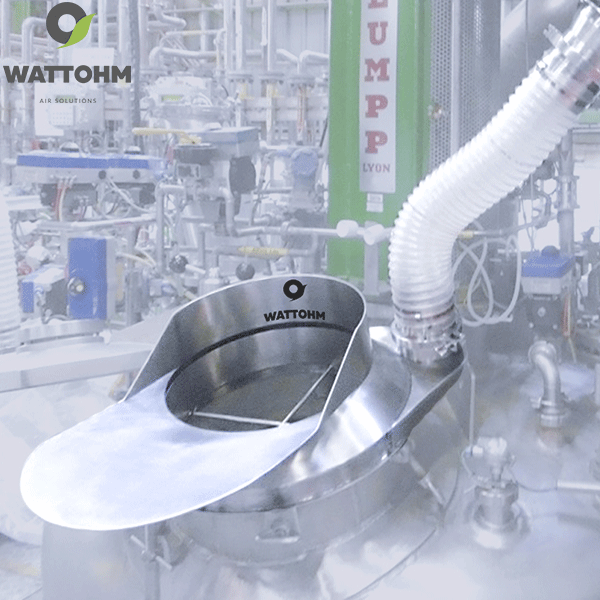

L’anneau de Pouyès vient se positionner autour du contenant récepteur. La vitesse mise en jeu sur les trous d’aspiration, et le débit, judicieusement calculés permettent de générer une sphère virtuelle avec une vitesse d’air d’au moins 0,5 m/s au-dessus du contenant, vitesse nécessaire et suffisante pour empêcher les poussières de s’échapper du poste de travail.

Ce dispositif de captage a été inventé par Monsieur Claude POUYES, ingénieur conseil à la CRAM d’Auvergne permet de parer à ces problématiques de manière très efficace, en mettant en jeu un débit relativement faible. C’est un dispositif de captage à la source qui a l’avantage de ne pas être intrusif et ne perturbe pas le geste des opérateurs.

Documentation Commerciale Anneau de Pouyès

Envoyez-nous le formulaire ci-dessous afin que nous puissions au plus vite vous proposez la meilleure solution !

Vous souhaitez un Anneau de Pouyès sur-mesure ?

L'étude de votre Besoin

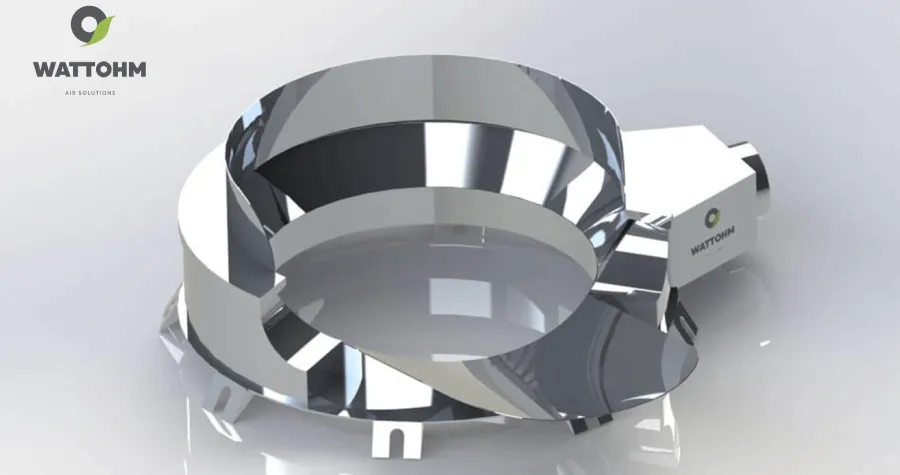

Chaque fabrication fait l’objet d’une conception minutieuse en 3D, qui permet à nos clients de valider précisément les plans d’intégration avant l’implantation  sur le process. Sur demande, nous pouvons également réaliser une étude de simulation numérique CFD pour valider les vitesses d’air et la bonne répartition de ces vitesses. Cette étude nous permet de garantir des vitesses de captage entre 0.5 et 3 m/s conformément aux préconisations de la CARSAT, et de calculer le débit global et les pertes de charges des anneaux.

WATTOHM pourra ensuite déterminer individuellement le nombre de trous d’aspiration ou la largeur des fentes aspirantes pour assurer une répartition homogène du flux.

La Réalisation

Les anneaux aspirants sont raccordés à un réseau de transport des polluants; lui-même connecté à un système de filtration industrielle, un dépoussiéreur, à une unité mobile de filtration ou un ventilateur.

Le configurateur proposé sur notre site vous permet d’estimer le prix d’un anneau de Pouyès réalisé sur-mesure, en fonction du matériau choisi. Ce prix est donné à titre indicatif et ne constitue pas un engagement ferme et définitif. Une étude détaillée et personnalisée doit être réalisée pour permettre un chiffrage précis.

Les Options de nos Anneaux de Pouyès

WATTOHM possède presque 40 ans d’expérience dans la réalisation d’anneaux aspirants dans tous types de matériaux :

  • En acier noir, finition galvanisée ou peinte
  • INOX 304L, 316L…
  • Tous types de plastiques PP, PE, PPsEl…
  • Aluminium
  • Revêtement anti-corrosion

Les nombreuses options proposées permettent d’adapter précisément l’anneau de Pouyès à l’opérateur l’utilisant, et certains accessoires viennent améliorer l’ergonomie du poste, en soulageant le poids des contenants, évitant le risque TMS. Parmi les options possibles, choisissez parmi :

  • Le matériau de fabrication
  • Le couvercle démontable pour faciliter les opérations de nettoyage et de décontamination
  • Les poignées de manutention
  • Un repose sac ou repose fût pour améliorer l’ergonomie des postes et limiter le risque de Trouble Musculo Squelettique (TMS)
  • Un registre de réglage de débit intégré, ainsi qu’une prise d’air additionnelle
  • Une rehausse améliore les performances d’un anneau aspirant, mais a l’inconvénient de constituer une paroi contre laquelle il faut éviter de verser les produits, car ceux-ci seraient alors dirigés vers les trous et aspirés massivement
  • Une bride PN10 d’adaptation sur process
  • Trémie tampon dans le cadre d’une trémie vide sac

Grâce à ces possibilités, les anneaux de POUYES s’intègrent dans tous les secteurs industriels : métallurgie, chimie, pharmaceutique, cosmétique, nucléaire, alimentaire,  aéronautique… WATTOHM a décliné l’anneau de Pouyès pour de nombreuses applications type, comme l’IBC’Capt, le BARREL’Capt ou le LABO’Capt.
