HOTTE INDUSTRIELLE
L'aspiration industrielle
La production industrielle génère des polluants atmosphériques qui peuvent s’avérer néfastes pour la santé des opérateurs, pour l’environnement de travail, et parfois pour le voisinage des centres de production; ils peuvent également représenter des risques importants comme des incendies et des explosions en milieu industriel. Ces pollutions se trouvent dans l’air sous différentes formes : gazeuse, particulaire, liquide ou odeur. Dans de nombreux cas, il convient d’éliminer ces polluants par un captage efficace directement à la source d’émission. Pour cela, une multitude d’artifices existe, et leur choix dépendra de nombreux facteurs comme l’ergonomie, la maintenance, l’accessibilité, la distance entre la source de pollution et le capteur, la vitesse d’émanation du polluant… L’ensemble des dispositifs aspirants permettant un captage à la source des polluants est appelé Hotte Industrielle.
Les dispositifs d’aspiration sont aussi diversifiés qu’il existe de procédés de fabrication. Difficile de trouver une solution universelle qui réponde à toutes les utilisations, tous les opérateur.rices dans tous les secteurs d’activité.

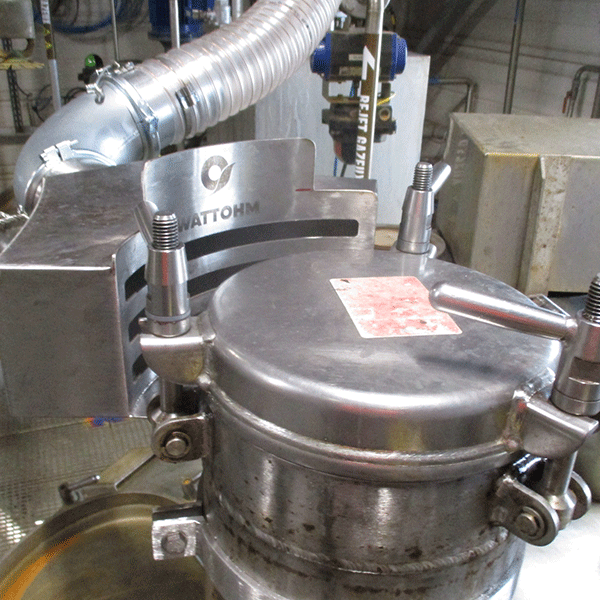

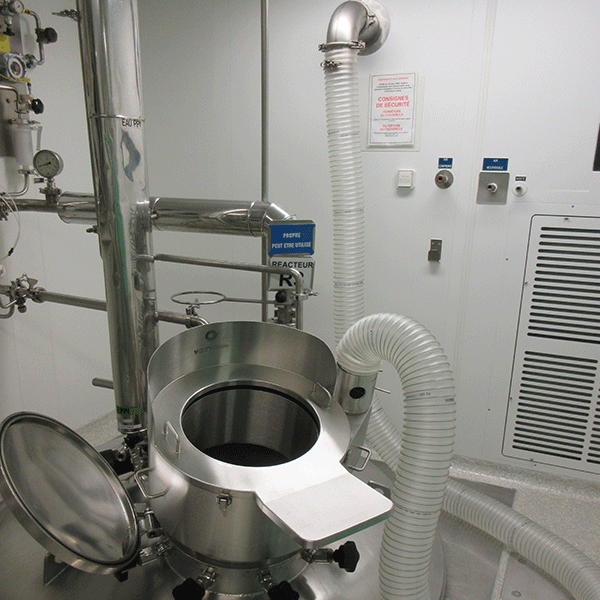

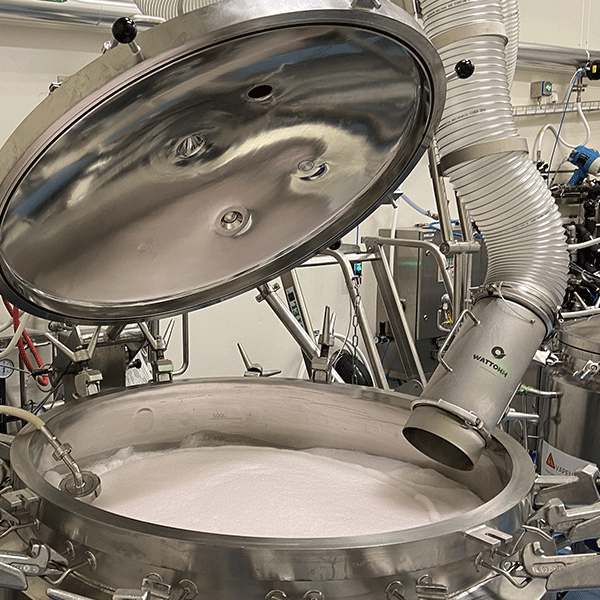

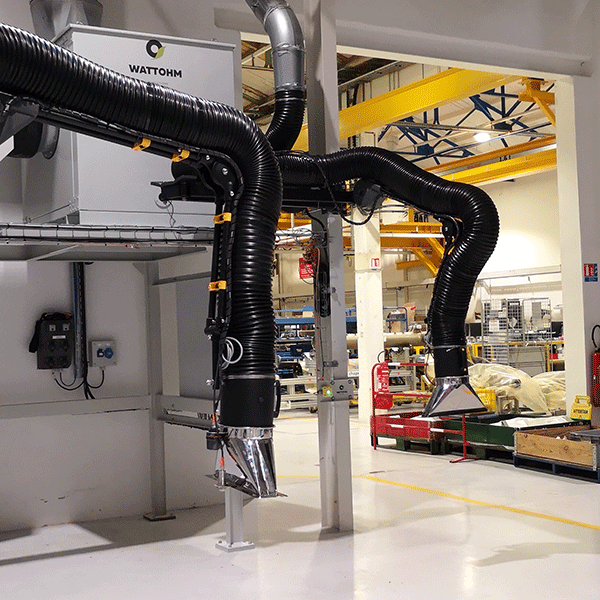

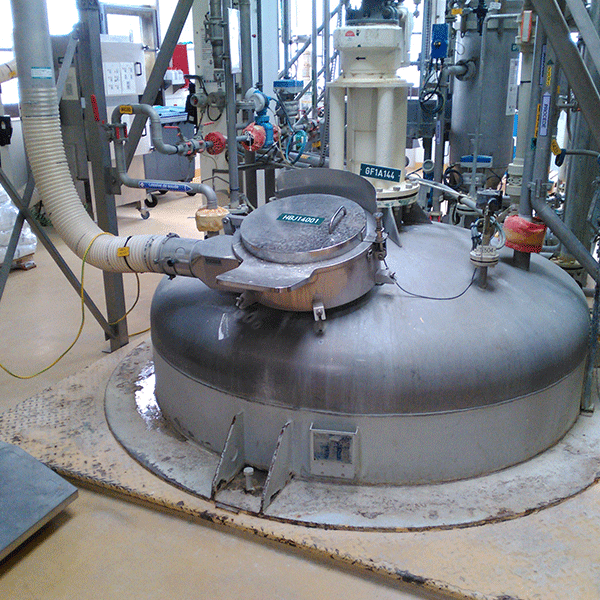

Heureusement, le retour d’expérience et l’ingéniosité des ingénieurs de WATTOHM permettent de répondre à toutes les solutions. Les bras d’aspiration de la gamme Laboratoire, souples et maniables mettent en jeu de petits débits, ils permettent un captage la source à quelques centimètres de la source d’émanation. Les bras de la gamme industrielle autorisent une utilisation plus intensive, avec une quantité de polluants plus grande, et leur robustesse en font un élément classique de captage dans de nombreuses configurations. Les articulations permettent de positionner la hotte d’aspiration au bon vouloir de l’opérateur et surtout de libérer la zone en fin d’opération. Les anneaux de Pouyès sont destinés à toutes les phases de déversement de pulvérulents ou matières en vrac, mais aussi à des vidanges, dépotage, pesée de liquide ou de saveurs… Leur utilisation a été détournée pour aspirer des vapeurs sur des IBC, des barils ou des trous d’hommes de citernes.
Vous souhaitez une hotte industrielle sur-mesure ?
Quelle hotte industrielle choisir ?

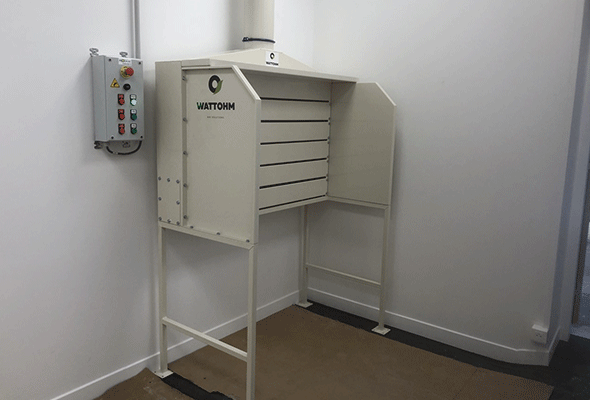

Dosseret aspirant

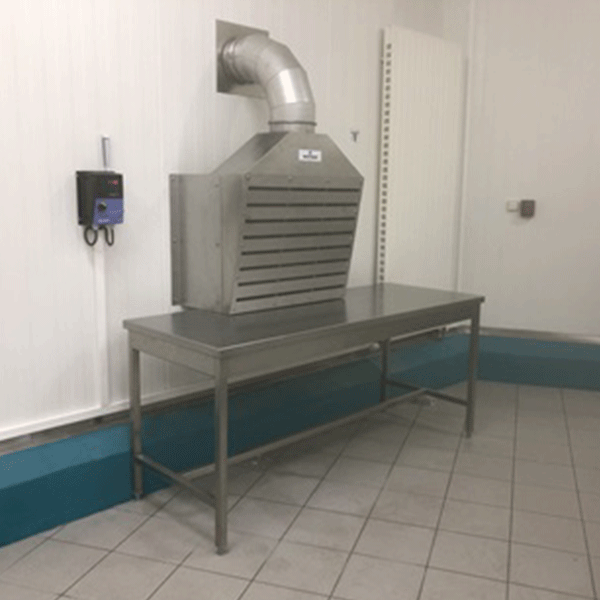

Les dosserets aspirants sont souvent placés contre un mur, ils assurent un flux d’air laminaire horizontal vers l’arrière des postes, protégeant efficacement les voies respiratoires des opérateurs. Ce dispositif permet souvent de créer un flux air neuf => opérateur.trice => source de pollution => dispositif de captage. Le dosseret aspirant, aussi appelé Capteur Frontal (CAF) se décline en différentes utilisation, comme les murs aspirants de peinture, les dosserets aspirants, les tables aspirantes centralisées ou autonomes… De manière très générale, l’objectif est d’assurer une vitesse frontale minimale de 0.5 m/s dans les surfaces ouvertes, entre les voies respiratoires de l’utilisateur et la source de pollution.

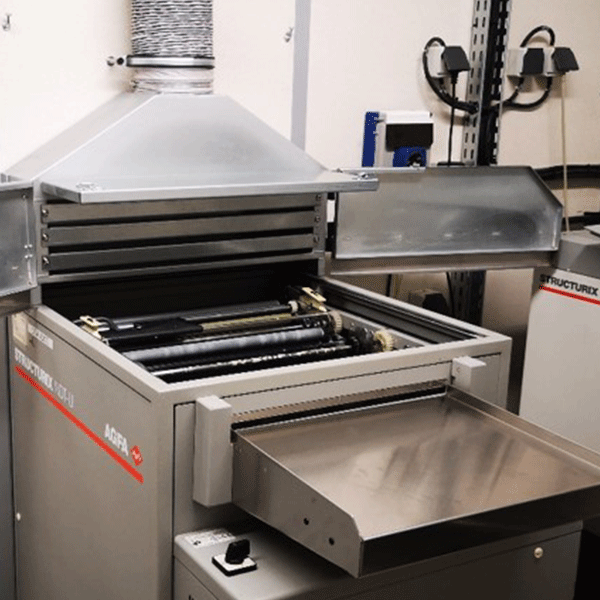

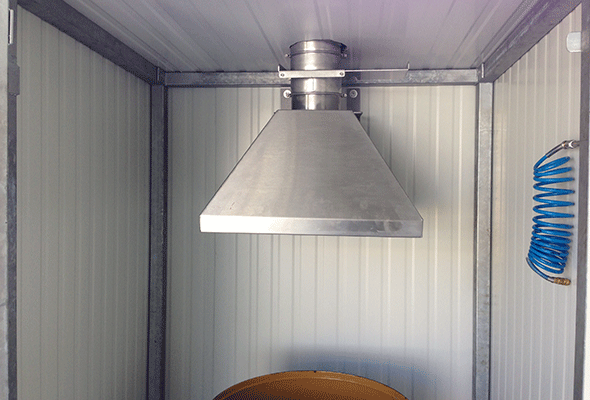

Les hottes aspirantes industrielles sont des hottes à flux vertical. Elles sont souvent utilisées lorsque le flux de polluant est ascendant, notamment lorsque la source a une température élevée, les gaz ou les fumées émis montent naturellement vers la hotte située en partie supérieure. Ces hottes sont le plus souvent montées sur des dispositifs facilitant l’accès au process, bac de trempe, four, ou sur des potences articulées.

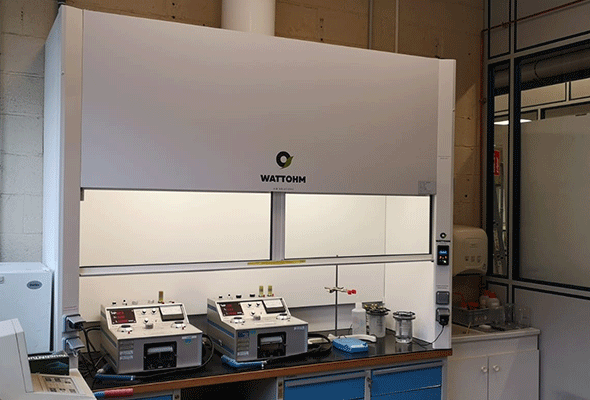

Sorbonne de laboratoire
Les sorbonnes ou les enceintes ventilées de type WEL ont pour objectif d’enfermer au maximum la source de pollution pour protéger efficacement l’environnement de travail, tout en limitant le débit mis en œuvre, et donc, l’efficacité énergétique de l’installation. Les sorbonnes répondent à des normes de fabrication comme la TS 14175-6 concernant leur installation et l’entretien, la NF EN 14175-6 défini le protocole d’essai pour les mesures aérauliques des sorbonnes à débit variable.
Comment choisir sa hotte industrielle ?
Le choix du dispositif de captage répond à plusieurs facteurs. Si l’expérience est primordiale pour en définir l’efficacité dans la mise en œuvre, le choix de l’opérateur et essentiel pour le bon fonctionnement et la pérennité du dispositif d’aspiration. En effet, un captage à la source non efficient qui serait bruyant, inadapté pour la maintenance ou pour l’ergonomie d’un opérateur gaucher ou droitier serait déposé et jamais utilisé. L’implication et l’acceptation du dispositif par les utilisateurs sont les éléments clés de la réussite du projet.
Le design doit enfin répondre aux neufs principes de ventilation dictés par l’INRS, comme :
- Envelopper au maximum la source de polluant
- Capter au plus près possible de la zone d’émission
- Placer le dispositif de manière à ce que l’opérateur ne soit pas situé entre la source d’émission et le capteur
- Utiliser le mouvement naturel des polluants
- Induire une vitesse d’air suffisante au point d’émanation
- Répartir uniformément les vitesses d’air au niveau de la zone de captage
Le choix final appartient souvent à l’utilisateur. Pour le confirmer dans ses choix, la modélisation numérique du poste en 3 dimensions rassure l’utilisateur et permet d’anticiper les interférences avec le process, les accès maintenances… Couplé avec l’outil de simulation numérique par CFD, cette représentation donne une vision objective du poste de travail avant son lancement en production. L’industrialisation de dispositifs sur-mesure est souvent nécessaire pour s’interfacer avec efficience.
Chez WATTOHM, toute fabrication spéciale est proposée en modélisation numérique et soumise à approbation avant son lancement en fabrication.
