Tourelle d'Extraction

Nos tourelles d'extractions

Les tourelles d’extraction sont des ventilateurs axiaux ou centrifuges destinés à être installés en toiture ou en terrasse, au sommet de cheminée ou de gaines de rejet verticales, dans les laboratoires industriels, chimiques et médicaux, les bâtiments industriels, les locaux, garages, locaux techniques et bâtiments agricoles.

Ils peuvent être installés directement sur un toit, en aspirant l’air sous le toit d’un bâtiment dans le cadre d’une ventilation de renouvèlement d’air pour émanations diffuses, évacuation de chaleur ou de fumées. Les tourelles peuvent également être raccordées à un dispositif d’aspiration comme des bras d’aspiration, des dosserets aspirants, des enceintes de confinement… à travers un réseau de gaines d’aspiration.

N’hésitez pas à nous contacter en remplissant le formulaire ci-dessous afin que nous puissions au plus vite vous proposer la meilleure solution.

Vous souhaitez une tourelle d'extraction sur-mesure ?

Fonctionnement et dimensionnement d'une tourelle d'extraction

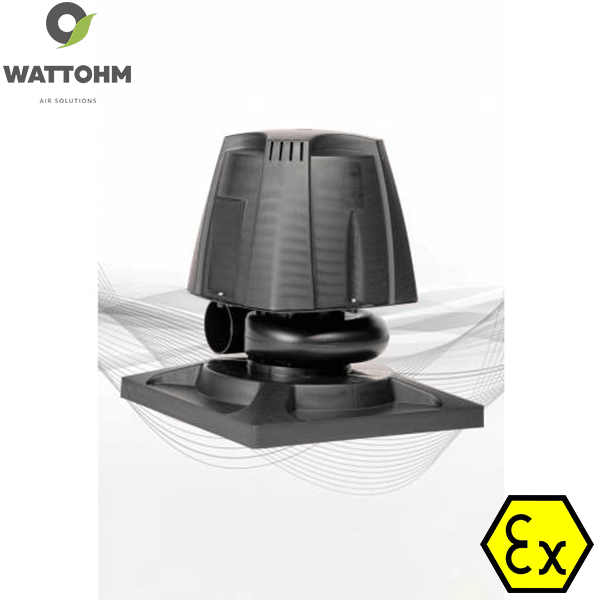

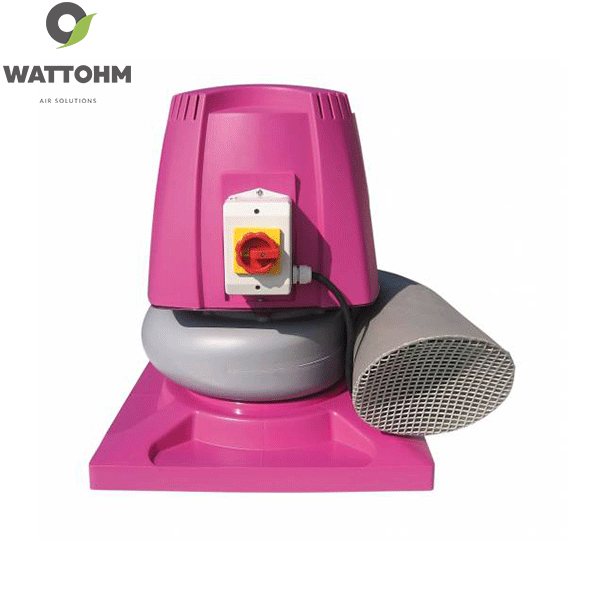

Les tourelles d’extraction plastique à éjection verticale de notre gamme ECTR V (400 à 2 000 m3/h) et les tourelles d’extraction plastique éjection horizontale de notre gamme ECTR H (200 à 4 000 m3/h) sont destinées aux ambiances corrosives. Résistantes aux acides, bases et vapeurs salines, elles sont particulièrement à l’aspiration d’air chargé dans les laboratoires. Toutes nos tourelles existent en variante pour Atmosphère Explosive, certifiées ATEX II3G, les moteurs triphasés 230/400V des versions ATEX sont certifiés EEX-D II B T4.

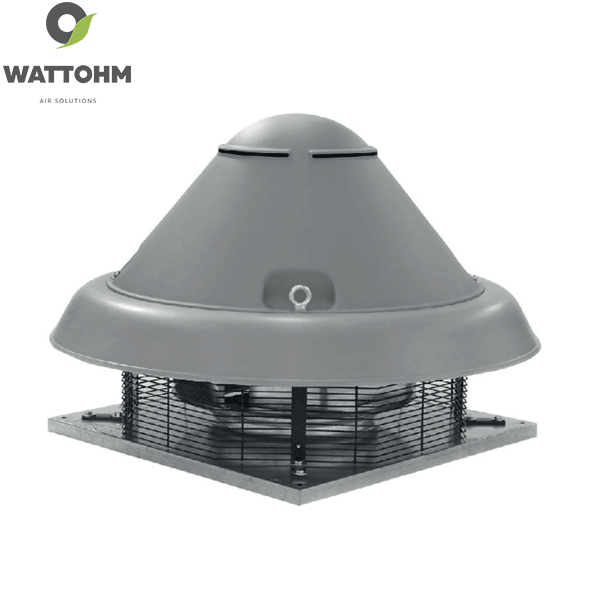

Les tourelles de toiture centrifuges en acier de la gamme FC (option V) sont destinées à être installées en toiture ou en terrasse, de préférence au sommet de cheminées ou de rejets verticaux. Elles permettent d’extraire de l’air compris entre -20°C et +80°C. En option, un déflecteur permet de diriger l’air extrait verticalement (tourelle FC V, jusqu’à 60°C MAXI). L’option Haute Température FC HT permet d’aspirer un air jusqu’à 200°C en continu, ou 400°C en pointe 2h.

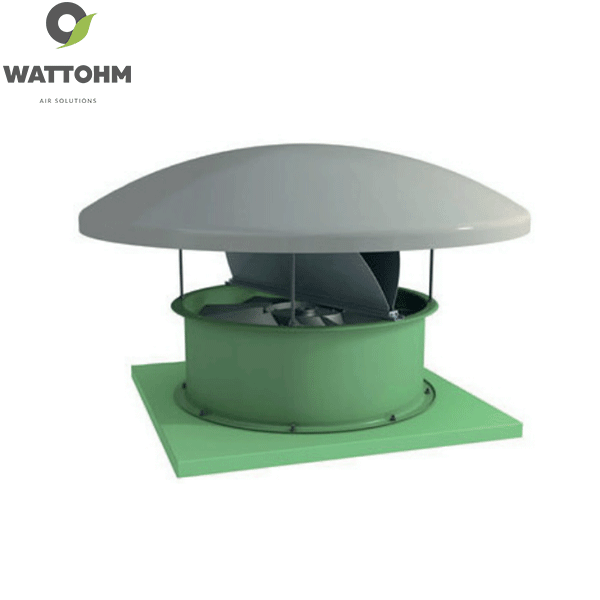

Les tourelles en acier THM et TACC sont robustes, généralement installées dans les milieux industriels, les ateliers, les fonderies, cimenteries, menuiseries, bâtiments de stockage de produits chimiques… Les tourelles de toiture en acier THM sont conçues pour des débits d’air importants à basse pression. Elles sont utilisées en ventilation directe, dans les bâtiments vastes nécessitant des renouvèlements d’air important, lorsque l’extraction à la source n’est pas possible. Elles sont également installées sur les hottes verticales de grandes dimensions. Six diamètres d’hélice entre Ø 560 et Ø 1 000mm permettent de traiter un débit de 8 000 à 40 000 m3/h. Les tourelles de toiture axiale en acier de type TACC sont destinées aux plus petits débits entre 3 000 et 14 500 m3/h, pour un diamètre d’hélice compris entre Ø 400 et Ø 630mm

Comment installer une tourelle de toiture ?

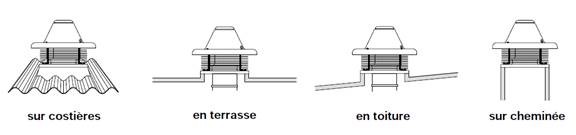

Les tourelles de toiture sont généralement positionnées sur des embases en acier peint, sur une souche maçonnée, une costière ou une structure métallique.

Les Différentes Installations d'une Tourelle d'Extraction de Toiture

Les tourelles plastiques ECTR H et ECTR V sont équipées d’embase en polypropylène, les roues sont en polypropylène injectées et les volutes sont roto moulées, offrant une grande résistance à la corrosion.

Les tourelles FC – THM et TACC sont respectivement surmontées d’un chapeau de protection en polyester et en plastique armé de fibres de verre. Les hélices des THM sont moulées en alliage d’aluminium, les hélices TACC sont polyamide armé en fibres de verre. Les turbines des tourelles FC FCV et FC-HT sont réalisées en acier galvanisé, les roues à réaction confèrent un excellent rendement; les modèles Haute Température sont renforcés avec ailettes de refroidissement.

Des volets à gravité peuvent être installés sous les tourelles, elles permettent d’éviter l’entrée d’air extérieur lors de l’arrêt des tourelles.

WATTOHM propose tous les accessoires nécessaires à l’installation des tourelles d’extraction : commutateurs de proximité, variateurs de fréquence, sectionneur de proximité, manchettes souples…
